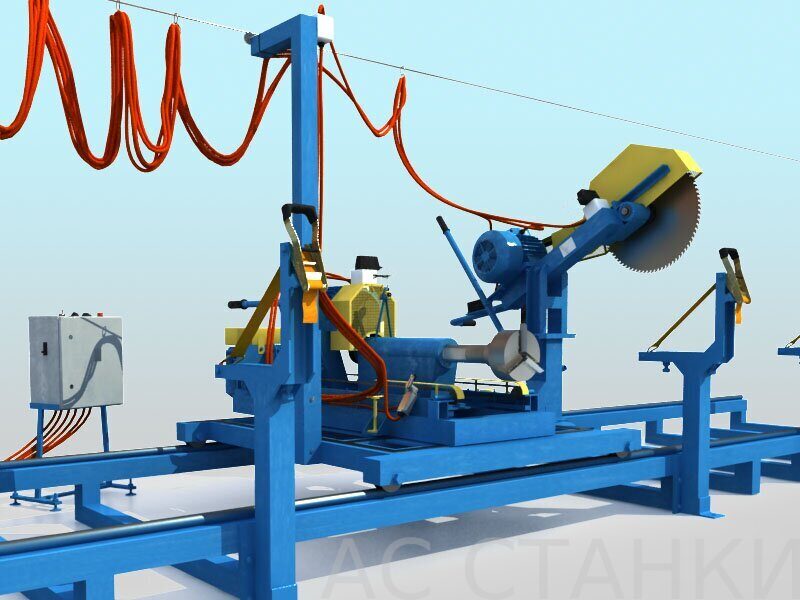

Стрела 300М. Станок для нарезки чашек в оцилиндрованном бревне.
Благодаря уникальной конструкции станок Стрела 300М является лучшим выбором для комплектации линии по производству срубов.
Принцип работы чашкорезного станка Стрела 300М
Чашки вырезаются двухножевыми или трехножевыми (опция) фрезами при движении фрезерного узла. Фрезерный узел установлен на каретке, которая может перемещаться по направляющим. Разметка положения чашек на бревне осуществляется при помощи системы фиксаторов, которые обеспечивают жесткую и точную фиксацию точки выборки чашки. По желанию заказчика чашкорез может быть оснащен дисковым или цепным пильным узлом для торцовки бревен.
Комбинируя станок Стрела 300М с фрезерным станком для выборки пазов в торце и в боковой поверхности бревна "УСБ-1", а так же с торцовочным и сверлильным узлом вы получаете многофункциональный и гибкий инструмент, который позволяет решать множество задач, возникающих в строительстве деревянных домов.

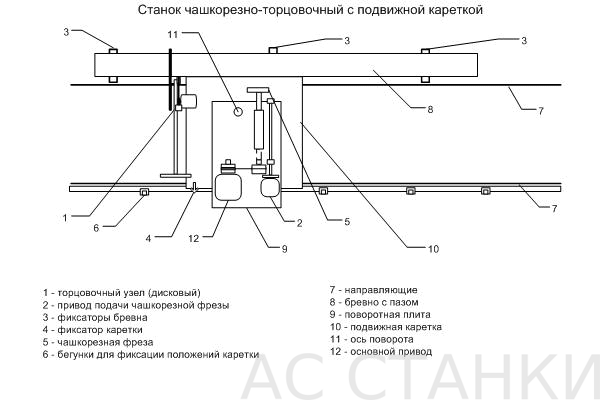

Схема линии оптимизации оцилиндровочного комплекса Стрела 300М
Преимущества чашкорезного станка Стрела 300М
Чашкорезно-торцовочный станок (линия оптимизации) Стрела 300М является важной частью комплекса оборудования, предназначенного для изготовления срубовых комплектов. В данном станке реализован ряд идей, которые позволяют оптимизировать производственный процесс:
Благодаря подвижной каретке, которая перемещается вдоль бревна от чашки к чашке, бревно фиксируется один раз и все размеры (между чашками, между чашками и торцом бревна) выставляются при помощи системы фиксаторов, что обеспечивает гарантированную стабильность размеров.
Конструкция станка обеспечивает идеальную соосность всех чашек в одном бревне, независимо от квалификации оператора.
На одной базе совмещены операции выборки чашек и торцовки бревна, что позволяет добиться безупречной сборки сруба, без необходимости торцовки "по месту".
Фрезерный узел сделан поворотным, что позволяет выбирать чашки под углами до 135 градусов к оси бревна.
На каретке станка так же может быть установлен сверлильный узел для сверления отверстий под нагели;
Станок может быть скомбинирован с устройством для выборки пазов в торце и в боковой поверхности бревна "УСБ-1".
Технические характеристики чашкорезного станка Стрела 300М
|
||||||||||||||||
Базовая комплектация
Стрела 300 М. Базовая комплектация:
1. Станина с направляющими под бревно 6,5 м;
2. Подвижная каретка с фрезерным узлом:
a. Привод передвижения каретки: ручной;
3. Фрезерный узел поворотный:
a. Привод подачи фрезерного узла: электромеханический с регулируемой скоростью;
b. Привод вращения фрезы мощностью: 7,5 кВт;
4. Механические фиксаторы;
5. Лазерный указатель;
6. Комплект фрез и ножей:
a. Фреза чашкорезная трехножевая: 3 шт. (под чашки диаметром 180-200, 220-240, 260-280 мм);
b. Комплект ножей (2 шт.) для чашкорезных двухножевых фрез: для d чашки=180мм - 1 компл.; для d чашки=200мм - 1 компл.; для d чашки=220мм- 1 компл., для d чашки=240мм - 1 компл., для d чашки=260мм - 1 компл.; для d чашки=280мм - 1 компл.
Опции:
Длина обрабатываемого бревна. При необходимости обрабатывать бревна длиной более 6,5 м, станина удлиняется под бревно 8,5 м. (17 000 руб.), или 10,5 м. (28 000 руб.). Если планируется обработка только бревен, не превышающих по длине 4,5 м - станину можно укоротить (минус 6 000 руб.).
Параметры основного двигателя. Мощность основного двигателя в базовой комплектации является оптимальной исходя из соотношения производительность-энергопотребление-стоимость. Однако если вы хотите иметь дополнительный запас по мощности, чтобы несколько повысить потенциальную производительность станка, можно установить более мощный основной двигатель. Более мощный двигатель имеет смысл устанавливать, только если планируется выбирать чашки диаметром более 280 мм. под углом к оси бревна. Если же у вас имеются определенные ограничения по пусковому току, то можно установить двигатель меньшей мощности, который позволит (с некоторым снижением производительности при резе чашек больших диаметров под углом) работать в условиях ограниченности электрических ресурсов (5,5 кВт – минус 7 500 руб., 11,0 кВт – 19 000 руб.).
Торцовочный узел. Позволяет произвести точную торцовку бревна. (диск 630мм с т/с напайками для бревен d до 250мм – 34 000 руб., диск 700 мм с т/с напайками для бревен d до 275мм – 40 000 руб, диск 800 мм с т/с напайками для бревен d до 320мм – 56 000 руб.).
Мощность двигателя торцовочного узла. По умолчанию, при заказе торцовочного узла, он оснащается двигателем мощностью 3,0 кВт, такая мощность является минимально допустимой для нормальной работы пилы d=630мм. Если вы хотите иметь дополнительный запас по мощности, чтобы повысить потенциальную производительность станка, мы рекомендуем установить более мощный основной двигатель. Для пил d=700мм минимальная необходимая мощность для нормальной работы 5,5 кВт (11 500 руб.), однако для более уверенной и быстрой работы рекомендуется использовать двигатель мощностью 7,5 кВт (25 000 руб.). Для пилы d=800мм, необходимо использовать двигатель мощностью не менее 7,5 кВт, рекомендуется - 11,0 кВт (44 000 руб.). При выборе мощности помните, что электродвигатель потребляет электроэнергию не в соответствие со своей номинальной мощностью, а в соответствие с возложенной на него нагрузкой, поэтому ставить менее мощный двигатель для того, чтобы сэкономить на электроэнергии абсолютно бессмысленно.

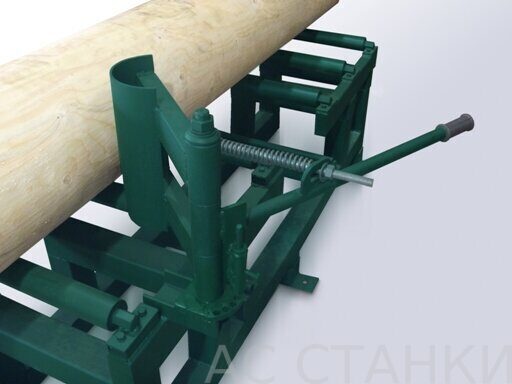

Быстрые фиксаторы. Позволяют сократить время, затрачиваемое на фиксацию заготовки на станке (23 000 руб.).
Пневмоприжимы. Позволяют значительно сократить усилия и время, затрачиваемые на фиксацию заготовки на станке (85 000 руб. + компрессор).

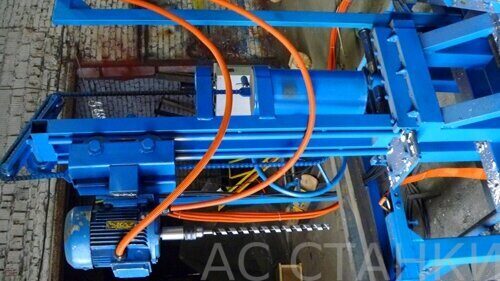

Сверлильный узел. Для сверления отверстий под нагели устанавливается одинарный, или двойной сверлильный узел (одинарный – 90 000 руб., сдвоенный – 120 000 руб.).
Инструмент. Станок по умолчанию комплектуется трехножевыми чашкорезными фрезами, обладающие мягким и уверенным рабочим ходом, на диаметр чашек от 180 до 280мм и ножами к ним. Если вы хотите использовать фрезы большего диаметра - выберите соответствующей комплект в параметре "Инструмент", или выберите значение "без инструмента" и добавьте необходимые фрезы и ножи из подраздела "Дополнительный инструмент" (без инструмента – минус 68 350 руб.).
Фрезерный поворотный узел "УСБ-1".
Представляет собой фрезерный станок "УСБ-1" предназначенный для выборки пазов различной формы в торцах оцилиндрованного бревна, установленный на единые направляющие с чашкорезным станком Стрела 300 М (165 000 руб.).
