Рейтинг:
(0 голосов)
3315132 руб.
Количество:
Рабочая скорость 13 м/мин.
Толщина кромочного материала 0,4-5 мм
Высота обработки 8 – 50 мм
Суммарная электрическая мощность 13,5 кВт
Артикул: нет
поделиться:
Купить в один клик
Ваше имя: *
Ваш контактный телефон: *
Комментарий:

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам.

Фрезерный блок: Очищает верхнюю и нижнюю части ПВХ-материала. Благодаря системе слежения за дисками он выполняет точное фрезерование и не оставляет царапин на блестящих поверхностях.

Радиусный скребковый блок удаляет оставшиеся излишки и следы, оставленные фрезами на ПВХ, с дисковым толкателем и вставным наконечником.

ОСОБЕННОСТИ

  • Управление PLC;
  • Обеспечивается более удобное использование благодаря эргономичной панели управления;
  • Контроль основных функций;
  • Станок оснащен высокими системами безопасности, которые защищают оператора станка и заготовку.

КОМПЛЕКТАЦИЯ

  • Блок предварительного фрезерования (прифуговка);
  • Приклеивающий блок;
  • Узел чистовой обрезки торцов;
  • Фрезерный агрегат для снятия верхних/нижних свесов;
  • Агрегат скругления углов (обкатка);
  • Блок распыления чистящего средства;
  • Радиусная цикля;
  • Полировальный агрегат;
  • Управляемый PLC пазовальный агрегат с возможностью делать закрытые пазы 4 мм или 8 мм.
  • Узел нанесения очищающей жидкости
Параметр Значение
Рабочая скорость 13 м/мин.
Толщина кромочного материала 0,4-5 мм
Высота обработки 8 – 50 мм
Суммарная электрическая мощность 13,5 кВт
Узел предварительного фрезерования 2 x 1,1 кВт 12.000 об/мин, алмазные фрезы
Мощность торцевой резки 2 x 0,37 кВт, 12 000 об/мин
Мощность фрезерного агрегата снятия свесов 2 x 0,55кВт 18.000 об/мин
Мощность узла обработки углов 3 x 0,55кВт 18.000Rpm
Мощность пазовального узла 1 x 2.2 кВт 12.000 об/мин
Полировальная мощность 2 x 0.18kW 3.000Rpm
Электрическое подключение 380В.- 50Гц.
Размеры 5730*760*1650мм
Вес (приблизительно) 1500 кг



  • В зоне подачи заготовки установлен автоматически опускаемый пневмоцилиндр, который предохраняет от преждевременной подачи заготовки, прежде чем из опасной зоны не ушла предыдущая заготовка;













            Блок предварительного фрезерования (прифуговка) Фрезы 70*50*20 мм – 2 шт.



Комплектация:

Станок снабжен витым пневматическим шлангом с воздушным пистолетом для удобной уборки;



После узла прифуговки установлен автоматический обдув, который обеспечивает идеальную очистку детали после фрезерования для лучшей адгезии;



  • Приклеивающий блок, пресс группа с тремя подпружиненными роликами;

  • Узел чистовой обрезки торцов с возможностью поворота пил для торцевания с фаской;

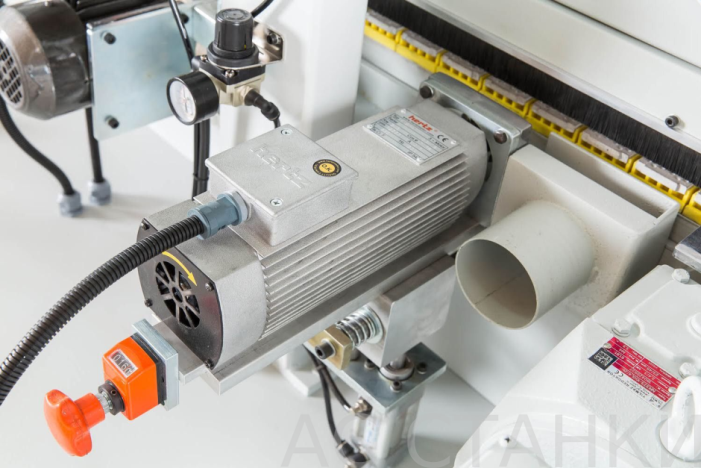

  • Фрезерный агрегат для снятия верхних/нижних свесов, возможность регулировки угла наклона электродвигателей, система копиров позволяет обрабатывать высокоглянцевую кромку; скорость вращения фрез 18.000 об/мин, что дает очень высокое качество обработки.

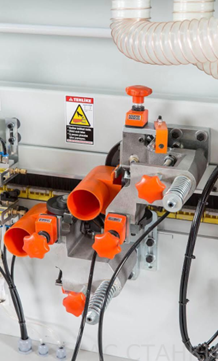

  • Универсальный фрезерный агрегат, имеет 3 мотора и способен выполнять два вида обработки - скругление всех углов (обкатка), фрезерование верхних и нижних свесов по всей длине заготовки. Хромированные копиры позволяют обрабатывать высокоглянцевую кромку; скорость вращения фрез 18.000 об/мин, что дает очень высокое качество обработки.



  • Радиусная цикля, убирает динамическую волну после фрезерования

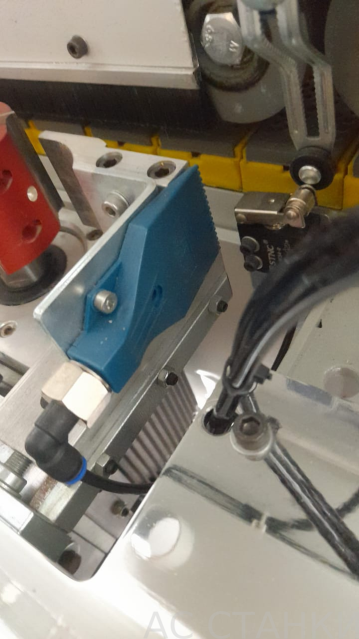

 Блок распыления чистящего средства. Процесс распыления происходит перед циклеванием радиуса. Распыляемое средство облегчает процесс циклевания, а так же помогает в очистке верхней и нижней поверхностей детали от остатков клея, которые могут остаться при его нанесении в клеевом узле, все это значительно улучшает качество финишной отделки детали;



  • Полировальный агрегат с возможностью регулировки угла наклона полировальных кругов

  • Управляемый PLC пазовальный агрегат с возможностью делать закрытые пазы 4 мм или 8 мм (фрезы в комплекте). При фрезеровании закрытых пазов двигатель автоматически поднимается после прохождения края заготовки с помощью пневмопривода и по окончанию детали опускается, не доходя до края заготовки, производя, таким образом, закрытое фрезерование паза без выхода на боковые кромки детали, делая скрытый паз.
